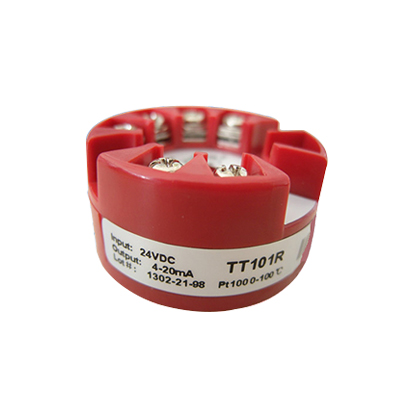

TT101R-智能温度变送器

　　■应用
　　● 通用热电阻型智能温度变送器，用于将各种热电阻输入信号转换为4～20mA 信号。
　　● 可接受热电阻（RTD）信号输入。
　　● 结构紧凑，可直接安装在热电阻、热电偶的接线盒（Form B）内，选配专用卡件可实现DIN35 导轨安装。
　　■特点
　　● 结构紧凑。
　　● 安装方便，中央开孔使您可选择任何您希望的安装方式。
　　● 传感器监测开路和短路。
　　● 自我监测。
　　● 可通过专用手操器组态，组态信息可记忆。
　　● 精度高，功耗低，使用环境温度范围宽，工作稳定。
　　● 使用范围广，可以与热电阻形成一体化现场安装结构。
　　● 电磁兼容符合EN61326-1:2006;EN61000-3-2:2006 + A1:2009 + A2:2009;EN61000-3-3:2008 标准。
　　■技术参数
　　输入
　　测量变量温度
　　测量精度0.2%
　　传感器类型和测量范围见输入信号与量程范围一览表
　　输出
　　输出电流4～20mA
　　负载电阻RL≤（Ue-7.5）/0.021A
　　上、下限溢出报警输出电流IH = 20.5mA ; IL= 3.8mA
　　输入断线报警输出电流22mA
　　输入短路报警输出电流22mA
　　采样周期0.25S 额定值
　　保护反向保护
　　基本参数
　　供电电压7.5～45V,d.c.
　　温度漂移0.01% F.S./ ℃
　　阻尼时间< 5S
　　绝缘强度（输入、输出之间） 1500V,a.c.;1min
　　绝缘电阻（输入、输出之间） ≥100MΩ
　　电磁兼容性
　　EN61326-1:2006
　　EN61000-3-2:2006 + A1:2009 + A2:2009
　　EN61000-3-3:2008
　　***小量程50℃
　　重量32g
　　额定工作条件-环境温度
　　存储温度-50℃～+105℃
　　工作温度-40℃～+85℃
　　相对湿度≤85%
　　标定环境温度23℃

　　■输入类型及测量范围

　　＊参考条件：标定环境温度23℃（73.4℉）± 5℃。
　　■组态设定
　　组态设备：TT101R智能温度变送器手持操作器TC100.
　　可组态参数：输入传感器类型、输入测量范围。
　　■外形尺寸
　　传感器类型分度号量程范围输出精度
　　热电阻（RT）
　　Pt100 -200℃～+850℃ 0.4℃/0.2%
　　Pt1000 -200℃～+300℃ 0.4℃/0.2%
　　Cu50 -50℃～+150℃ 0.4℃/0.2%
　　Cu100 -50℃～+150℃ 0.4℃/0.2%
　　※输出精度误差取两个值中间较大者。
